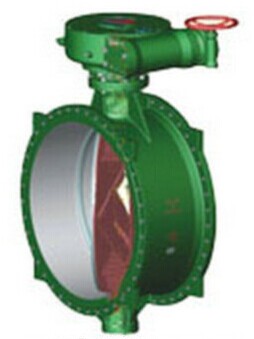

產品名稱：防泥沙蝶閥

產品型號：DNS343X(T)、DNS743X、DNS943

產品口徑：DN200～2000

產品壓力：0.25～1.6MPa

產品材質：鑄鐵、鑄鋼、不銹鋼等

聯系電話：15901687301

一、產品概述　　

本系列蝶閥的設計思路來字寧夏“引黃工程”。針對黃河水泥沙含量大（最大含量為80Kg/立方米，年平均含沙量4。133Kg/立方米）的特點，在總結以往經驗教訓的基礎上，經反復試驗和改進而開發的新一代放泥沙蝶閥。如今大多數城市都嚴重缺水，引水工程紛紛上馬，而江河湖泊水中含有泥沙，普通閥門在引水管路中受泥沙沖擊腐蝕，很短時間（2～6個月）就造成密封面嚴重損壞，無法正常工作。本閥從結構設計、材料選用、制造工藝等各個方面均較常規蝶閥做了較大改進，從而使其能夠適應惡劣工況。

二、用途　　

本閥主要應用于引水管路上，用以實現調節流量、止回及截止密封的作用。如以本閥配裝液動裝置可安裝栽引長管路的泵出口，作為最理想的液控止回蝶閥使用。

三、特點

1、流線型閥體內腔結構設計，既降低了流阻，又降低了閥體內壁受泥沙沖擊的磨損。

2、全新的設計思路，閥座圈采用特殊配方的橡膠材料，具有較高的耐泥沙沖擊磨損能力。從根本上改變了以往不斷選用新的耐磨金屬材料，增加了制造成本而使用效果卻不理想的狀況。

3、經過實踐檢驗的軸端防泥沙結構，有效保護閥軸、軸承、填料等部件不受泥沙腐蝕。

4、新型的軸套結構設計既保證了性能不降低，又大幅度降低了制造成本。外形尺寸更小，整機重量更輕。

5、帶有潤滑的軸套結構設計，大大降低了操作力矩，開關更加靈活省力。

6、一閥多用，配以不同的驅動裝置即可實現不同功能：配以手動或電動裝置時可用于調節流量、壓力或截止密封；配以液壓驅動裝置時可安裝在泵出口處，用做止會和消除水錘。

7、可臥式安裝，也可以立式安裝。

四、主要技術參數

公稱通經（mm）		400～2000	400～2000	200～2000	200～2000
公稱壓力（MPa）		0.25	0.6	1.0	1.6
試驗壓力	強度試驗	0.375	0.9	1.5	2.4
試驗壓力	密封試驗	0.275	0.66	1.1	1.76
適用介質		清水、江河湖泊水、含泥沙水等
適用溫度（℃）		≤80℃

五、執行標準

設計制造	法蘭連接尺寸	結構長度	壓力試驗
GB122238	GB/T17241.6	GB12221	GB/T13927

六、主要零件材料

零件名稱	材料	備注	零件名稱	材料	備注
閥體、蝶板、端蓋	HT250、QT450-10		蝶板密封圈	NBR
閥軸、錐銷	2Cr13		軸承	ZCuAl10Fe3
閥體密封圈	特種橡膠材料		填料	NBR

七、Dns9/7342X(T)型防泥沙蝶閥主要外形連接尺寸 　　　　　　　　　　　　　　　　　　　　　　　單位：mm　　　

PN	DN	L	L1	L2	H	H1	DO	B1	B2	B3	B4	DW
0.25MPa	400	216			1206	376	400	115	483	116	495	140
	450	222			1380	410	400	115	483	116	495	150
	500	229			1431	450	500	145	533	162	610	160
	600	267			1541	525	500	145	533	162	610	170
	700	292			1685	590	500	145	533	162	610	190
	800	318			1862	692	500	175	583	230	683	200
	900	330			2012	760	500	175	583	230	683	210
	1000	410			2110	825	400	225	709	303	770	220
	1200	470	1200	1120	2477	960	400	225	709	303	760	240
	1400	530	1400	1320	2896	1100	400	225	728	303	760	260
	1600	600	1600	1520	3191	1230	400	275	843	385	778	290
	1800	670	1800	1720	3330	1395	400	275	879	385	792	310
	2000	760	2000	1920	4049	1525	400	275	969	450	856	330

PN	DN	L	L1	L2	H	H1	DO	B1	B2	B3	B4	DW
0.6MPa	200	152			859	195	400	115	483	116	495	90
	250	165			996	252	400	115	483	116	495	100
	300	178			1019	285	400	115	483	116	495	110
	350	190			1100	327	400	115	483	116	495	120
	400	216			1206	376	400	115	483	116	495	140
	450	222			1380	410	400	115	483	116	495	150
	500	229			1431	450	500	145	533	162	610	160
	600	267			1541	525	500	145	533	162	610	170
	700	292			1685	590	500	145	533	162	610	190
	800	318			1862	692	500	175	583	230	683	200
	900	330			2012	760	500	175	583	230	683	210
	1000	410			2110	825	400	225	709	303	770	220
	1200	470	1200	1120	2477	960	400	225	709	303	760	240
	1400	530	1400	1320	2896	1100	400	225	728	303	760	260
	1600	600	1600	1520	3191	1230	400	275	843	385	778	290
	1800	670	1800	1720	3330	1395	400	275	879	385	792	310
	2000	760	2000	1920	4049	1525	400	275	969	450	856	330

PN	DN	L	L1	L2	H	H1	DO	B1	B2	B3	B4	DW
1.0MPa	200	152			872	227	400	115	483	116	495	100
	250	165	1200		1016	260	400	115	483	116	495	110
	300	178	1400		1029	292	400	115	483	116	495	120
	350	190	1600		1118	341	400	115	483	116	495	130
	400	216	1800		1226	385	400	115	483	116	495	150
	450	222	2000		1398	425	400	115	483	116	495	160
	500	229			1421	465	500	145	533	162	610	170
	600	267			1571	540	500	145	533	162	610	180
	700	292			1715	627	500	145	533	162	610	200
	800	318			1892	710	500	175	583	230	683	210
	900	330			2032	787	500	175	583	230	683	220
	1000	410			2145	840	400	225	709	303	770	230
	1200	470		1120	2507	985	400	225	709	303	760	250
	1400	530		1320	2936	1115	400	225	728	303	760	270
	1600	600		1520	3231	1260	400	275	843	385	778	300
	1800	670		1720	3380	1410	400	275	879	385	792	320
	2000	760		1920	4099	1540	400	275	969	450	856	350

PN	DN	L	L1	L2	H	H1	DO	B1	B2	B3	B4	DW
1.6MPa	200	152			872	227	400	115	483	116	495	100
	250	165	1200		1016	260	400	115	483	116	495	110
	300	178	1400		1029	292	400	145	533	162	610	120
	350	190	1600		1118	341	400	145	533	162	610	130
	400	216			1226	385	400	145	533	162	683	150
	450	222			1398	425	400	175	583	230	683	160
	500	229			1421	465	500	175	583	230	770	170
	600	267			1571	540	500	225	709	303	760	180
	700	292			1715	627	500	225	709	303	760	200
	800	318			1892	710	500	225	728	303	778	210
	900	330			2032	787	500	275	843	385	792	220
	1000	410			2145	840	400	275	879	385	856	230
	1200	470		1120	2507	985	400	275	969	450	995	250
	1400	530		1320	2936	1115	400	430	1103	540	995	270
	1600	600		1520	3231	1260	400	430	1103	540	995	300
